VMC標準系列
-
BV系列
-
重載型
-
高精型

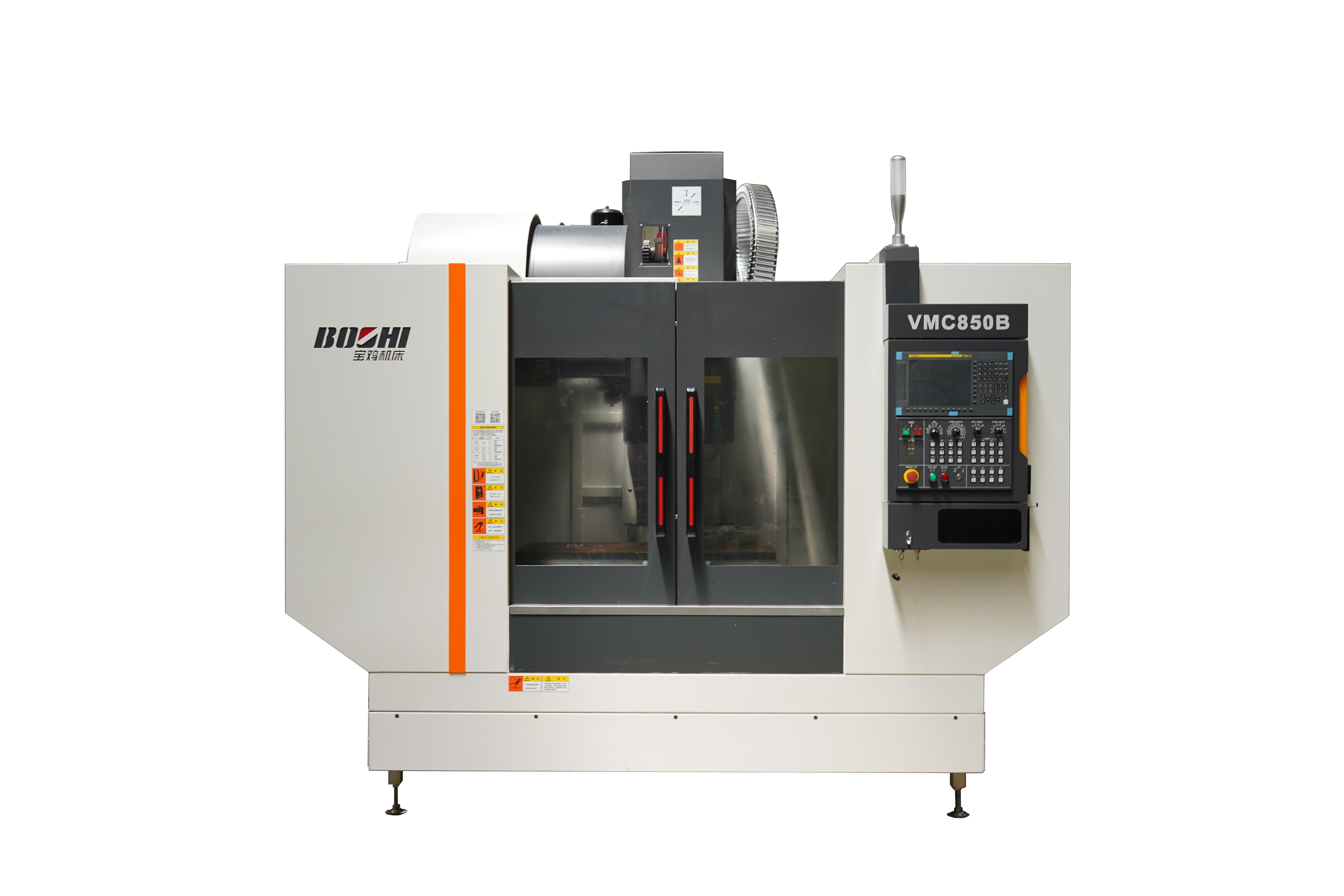

該系列機床三軸采用矩形淬硬滑動導軌，適用于閥類、凸輪、模具、板盤類和箱體類零件的銑、鉆、擴、鏜、攻、锪等加工工序，特別適用于加工各種形狀復雜的二、三維凹凸模型及復雜的型腔和表面，既可用于中小批量多品種加工生產，也可以進入自動線進行批量生產。
機床配置多樣化，適應能力強?？蛻艨筛鶕?jù)零件加工、廠房布局等需求，選擇高速直連/電主軸、四/五軸轉臺及專用工裝、高壓中心出水等各種配置，后置、前側置等各種排屑方式。
產品特點：
1）機床整體為C形結構，采用人字型立柱，箱型滑臺及底座，使得機床具有良好的剛性；
2）三軸采用淬硬導軌，剛性高、負載能力強?；瑒用娌捎觅N塑、刮研工藝，有效降低了摩擦阻力，提高了精度保持性。

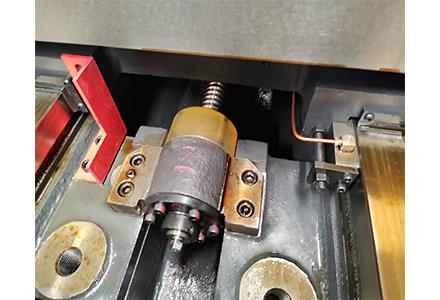

3）三軸進給采用大扭矩交流伺服電機直連、高精度預拉伸滾珠絲杠結構，剛性高、熱穩定性好；
3）整體式主軸，采用精密角接觸軸承、經過嚴格的預緊及動平衡試驗，保證了主軸精度、剛性及熱穩定性；

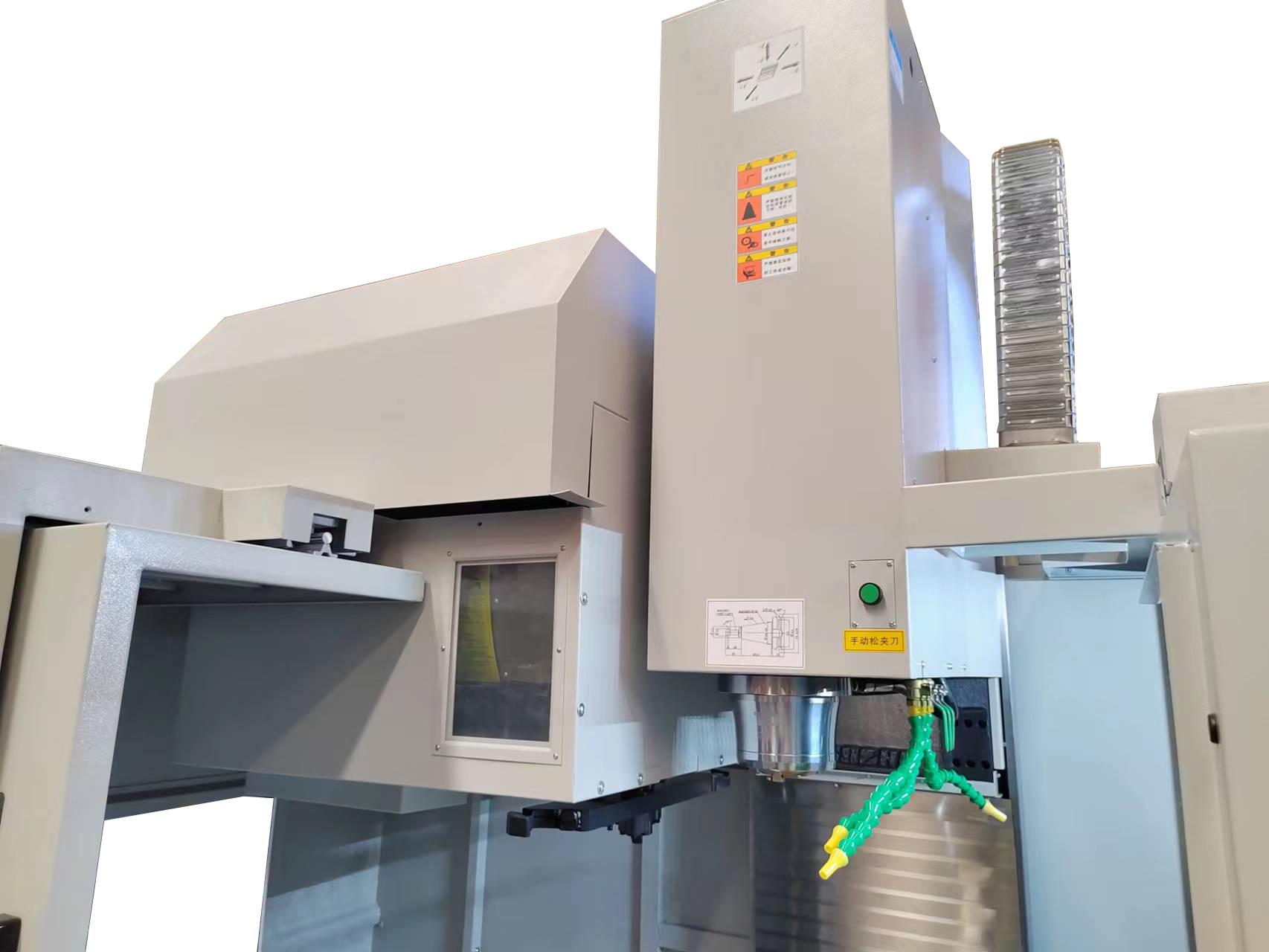

4）采用圓盤刀庫，凸輪機械手換刀機構，換刀時間僅2.5秒（刀對刀），節省非切削時間，最多可容納24把刀具；
適用行業：
適用于汽車、模具、通訊、醫療器材、儀器儀表等行業。
|
技術規格 |
單位 |
VMC850B |
VMC1060B |
VMC1270 |
VMC1370 |
|
|
工作臺 |
工作臺面積（寬X長） |
mm |
500×1050 |
600×1300 |
700×1360 |
710×1400 |
|
T型槽（數量-尺寸×間距） |
mm |
5-18×90 |
5-18×120 |
5-18×152.5 |
5-18×152.5 |
|
|
允許負載 |
kg |
600 |
800 |
1000 |
1000 |
|
|
主軸 |
主軸錐孔 |
/ |
BT 40 |
BT 40 |
BT 50 |
BT50 |
|
主軸電機功率 （連續/15min.過載） |
kW |
7.5/11 |
7.5/11 |
11/15 |
11/15 |
|
|
主軸最高轉速 |
r/min |
8000 |
8000 |
7000 |
7000 |
|
|
行程 |
X/Y/Z軸行程 |
mm |
800/500/550 |
1000/600/600 |
1200/700/600 |
1300/700/650 |
|
主軸端至工作臺面距離 |
mm |
150-700 |
180-780 |
150-750 |
150-800 |
|
|
主軸中心至立柱導軌距離 |
mm |
560 |
655 |
785 |
785 |
|
|
進給 |
X/Y/Z軸快速移動速度 |
m/min |
20 |
20 |
20 |
20 |
|
刀庫 |
刀庫容量 |
pcs |
16/20/24 |
16/20/24 |
24 |
24 |
|
其他 |
機床毛重 |
kg |
6500 |
9000 |
9500 |
11000 |
|
外形尺寸(不含排屑器) |
mm |
2800×2300×3100 |
3200×2900×2800 |
3600×3200×3100 |
3600×3200×3100 |
|
續表：
|
技術規格 |
單位 |
VMC1580 |
VMC1690 |
VMC1890 |
|
|
工作臺 |
工作臺面積（寬X長） |
mm |
800×1700 |
900×1800 |
900×2000 |
|
T型槽（數量-尺寸×間距） |
mm |
5-22×135 |
5-22×165 |
5-22×165 |
|
|
允許負載 |
kg |
1500 |
1600 |
1800 |
|
|
主軸 |
主軸錐孔 |
/ |
BT50 |
BT50 |
BT50 |
|
主軸電機功率（連續/15min.過載） |
kW |
15/18.5 |
18.5/22 |
18.5/22 |
|
|
主軸最高轉速 |
r/min |
7000 |
7000 |
7000 |
|
|
行程 |
X/Y/Z軸行程 |
mm |
1500/800/700 |
1600/900/680 |
1800/900/680 |
|
主軸端至工作臺面距離 |
mm |
170-870 |
160-840 |
160-840 |
|
|
主軸中心至立柱導軌距離 |
mm |
800 |
950 |
950 |
|
|
進給 |
X/Y/Z軸快速移動速度 |
m/min |
20 |
20 |
20 |
|
刀庫 |
刀庫容量 |
pcs |
24 |
24 |
24 |
|
其他 |
機床毛重 |
kg |
13000 |
14500 |
15000 |
|
外形尺寸（不含排屑器） |
mm |
4300×3750×3100 |
4500×3800×3300 |
4800×3800×3300 |
|
